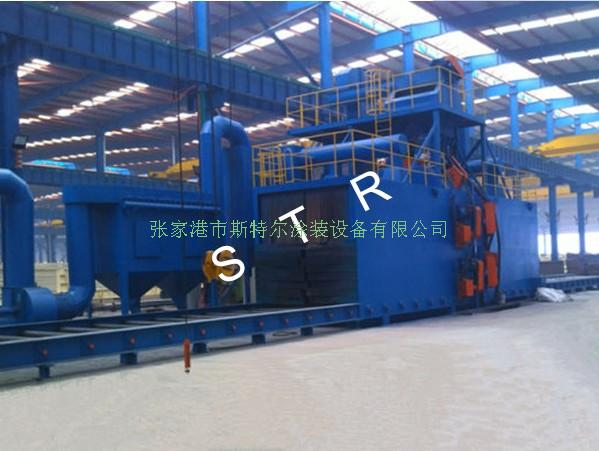

钢板抛丸机是一种清理焊接结构件、H钢、型钢、网架、钢板的多功能钢材预处理线。抛丸器布置形式为多角度，选用了单元盘叶片高效抛丸器，抛射出高速密集的弹丸束，打击在原始状态钢材的各个部位，进行立体的、全方位的清理，使钢材各表面上的锈蚀层、焊渣、氧化皮及其污物迅速脱落，获得一定粗糙度的光洁表面，提高了漆膜与钢材表面的附着力，并提高钢材的抗疲劳强度和抗腐蚀能力，改善了钢材内在质量，延长其使用寿命。

1.结构

本机主要功能部件是清理室，室内输送辊道与进出料输送辊道、抛丸器、弹丸循环系统（含提升机、分离器、纵横螺旋输送器及弹丸回收机构和供丸管道）吹扫机构、除尘、电气控制等部件组成

2.工作原理

本机为辊道式连续送料的高功能抛丸清理设备，在清理过程中由电气控制的可调速输送辊道将钢结构件或钢材送进清理机室体内抛射区时，其周身各面受到来自不同坐标方位的强力密集弹丸打击与磨擦，使之其上的氧化皮、锈层及其污物迅速脱落，钢材表面就获得一定粗糙度的光洁表面，在清理室外两边进出口辊道装卸工件。落入钢材上面的弹丸与锈尘经吹扫装置吹扫，撒落下来的丸尘混合物由回收螺旋输送到室体漏斗、纵横向螺旋输送机汇集于提升机下部，再提升到机器上部的分离器里，分离后的纯净弹丸落入分离器料斗中内，供抛丸循环使用。抛丸清理中产生尘埃，由抽风管送向除尘系统，净化处理后的净气排放到大气中，颗粒状尘埃被捕捉收集。

3.综述

钢材预处理设备用于各类板材，型材的预处理，从而起到提升钢厂出产钢材品质和附加值的作用。在建造船舶，钻井平台等海洋工程项目中，对钢材尺寸更是具有很高的要求，这也因此对各种表面处理工作提出了相当大的挑战，因为其间有大量的钢板和特殊型材需要在装配前进行优质高效的清理、切割、焊接和喷漆等预处理活动。表面处理作为一道程序，是在预处理线上完成的，预处理线是一个将抛丸，上底漆和烘干等工艺结合起来的过程。经过这一过程的处理，钢板和型材被彻底地抛丸清理，同时，可以喷涂一层临时的防腐蚀涂层。当然，除了外部输送设备外，该预处理线还包括预热炉，连续通过式抛丸机，喷漆房和带烘干通道的移动式炉栅。在钢材上，下料区域方面该设备提供的是交叉式输送系统，这样可以让材料能够不间断的装卸并且有效地避免了材料的碰撞损伤。
